UBM aktivasi plasma Proses ini mempersiapkan permukaan agar timah solder dapat menyebar dan merekat lebih baik pada bantalan semikonduktor. Proses ini membersihkan dan mengaktifkan permukaan pada skala yang sangat kecil, meningkatkan pembasahan, kekuatan rekat, dan keandalan bola solder. Dalam kemasan semikonduktor, kontaminasi sekecil apa pun dapat menyebabkan sambungan yang lemah atau cacat. Perlakuan plasma menghilangkan kontaminan ini dan meningkatkan energi permukaan, membantu timah solder menyebar secara merata dan membentuk sambungan yang lebih kuat.
Dalam artikel ini, Anda akan mempelajari cara kerja teknologi plasma, mengapa kemampuan pembasahan penting, dan bagaimana hal itu mendukung kualitas pengikatan yang lebih baik. Kami juga akan menjelaskan bagaimana aktivasi plasma UBM membantu mengurangi cacat dan meningkatkan kontrol proses menggunakan data yang terukur.
Memahami Aktivasi Plasma pada Tingkat UBM
Plasma adalah gas terionisasi yang terdiri dari elektron bebas dan partikel aktif. Ketika diterapkan pada suatu permukaan, plasma berinteraksi pada tingkat molekuler. Plasma memodifikasi permukaan melalui pembersihan, pengikisan, dan aktivasi. Proses-proses ini terjadi pada tingkat nano.
Pada antarmuka UBM, plasma menghilangkan lapisan oksida tipis dan kontaminasi organik. Pada saat yang sama, plasma memperkenalkan gugus fungsional aktif yang meningkatkan energi permukaan.
Transformasi ini mengubah permukaan dari perilaku pembasahan rendah menjadi pembasahan tinggi. Hal ini memungkinkan timah solder menyebar lebih merata selama proses reflow.
Interaksi Plasma dengan Lapisan Logam UBM
Lapisan UBM biasanya terdiri dari tembaga, nikel, dan emas. Logam-logam ini dapat membentuk lapisan oksida selama penyimpanan dan pemrosesan.
Perlakuan plasma menghilangkan oksida-oksida ini dan mengaktifkan permukaan. Proses ini meningkatkan energi permukaan dan mempersiapkan antarmuka untuk pengikatan solder.
Hal ini sangat penting terutama dalam pengemasan flip chip, di mana ukuran pad yang kecil membutuhkan perilaku pembasahan yang tepat.
Meningkatkan Kemampuan Pembasahan Melalui Pengendalian Energi Permukaan
Kemampuan pembasahan menggambarkan seberapa baik cairan menyebar di permukaan. Dalam pengemasan semikonduktor, ini mengacu pada bagaimana timah solder menyebar di UBM.
Permukaan yang bersih dan berenergi tinggi memungkinkan hasil yang lebih baik. peningkatan pembasahan. Adhesi akibat perawatan plasma bekerja dengan meningkatkan energi permukaan ini.
Hubungan antara kondisi permukaan dan kemampuan pembasahan dapat dirangkum di bawah ini.
| Kondisi Permukaan | Sudut Kontak | Keterbasahan | Hasil |
| Permukaan yang Terkontaminasi | Tinggi | Miskin | Ikatan lemah |
| Permukaan yang Diolah dengan Plasma | Rendah | Bagus | Ikatan yang kuat |
Permukaan yang diolah dengan plasma menunjukkan sudut kontak yang lebih rendah, yang memungkinkan timah solder menyebar lebih merata dan membentuk sambungan yang lebih kuat.
Sudut kontak yang lebih rendah menunjukkan pembasahan yang lebih baik. Plasma mengurangi sudut ini dengan menghilangkan kontaminan dan mengaktifkan permukaan.
Hal ini secara langsung meningkatkan kualitas ikatan dan mengurangi cacat solder. Setelah energi permukaan ditingkatkan, dampak selanjutnya terlihat pada kinerja sambungan solder.
Bagaimana Perlakuan Plasma Meningkatkan Kinerja Sambungan Solder
Permukaan UBM yang bersih dan teraktivasi memungkinkan timah solder mengalir dan merekat dengan benar. Hal ini mengurangi rongga dan sambungan yang tidak sempurna. Perlakuan plasma menstabilkan perilaku penyebaran timah solder dan mendukung pembentukan sambungan yang seragam.
Sambungan solder dingin terjadi ketika solder tidak sepenuhnya meleleh atau merekat, seringkali karena pembasahan yang buruk. Pembersihan plasma mengurangi masalah ini dengan mempersiapkan permukaan sebelum proses reflow. Hal ini meningkatkan hasil produksi dan mengurangi kebutuhan pengerjaan ulang.
Permukaan yang diaktifkan juga meningkatkan ikatan kimia antara lapisan solder dan UBM. Hal ini meningkatkan kekuatan sambungan dan membantu koneksi menahan tekanan. Ikatan yang lebih kuat mendukung kinerja yang lebih baik selama perubahan suhu dan beban mekanis.
Kontrol Proses Lingkaran Tertutup dengan Pengujian Sudut Kontak
Mengapa Pengukuran Penting dalam Pemrosesan Plasma
Perawatan permukaan tidak boleh bergantung pada asumsi. Perawatan tersebut harus terukur dan dapat diulang.
Pengujian sudut kontak digunakan untuk mengukur kemampuan pembasahan. Sudut kontak yang lebih rendah berarti pembasahan yang lebih baik.
Bagaimana Sistem Tertutup Meningkatkan Hasil Panen

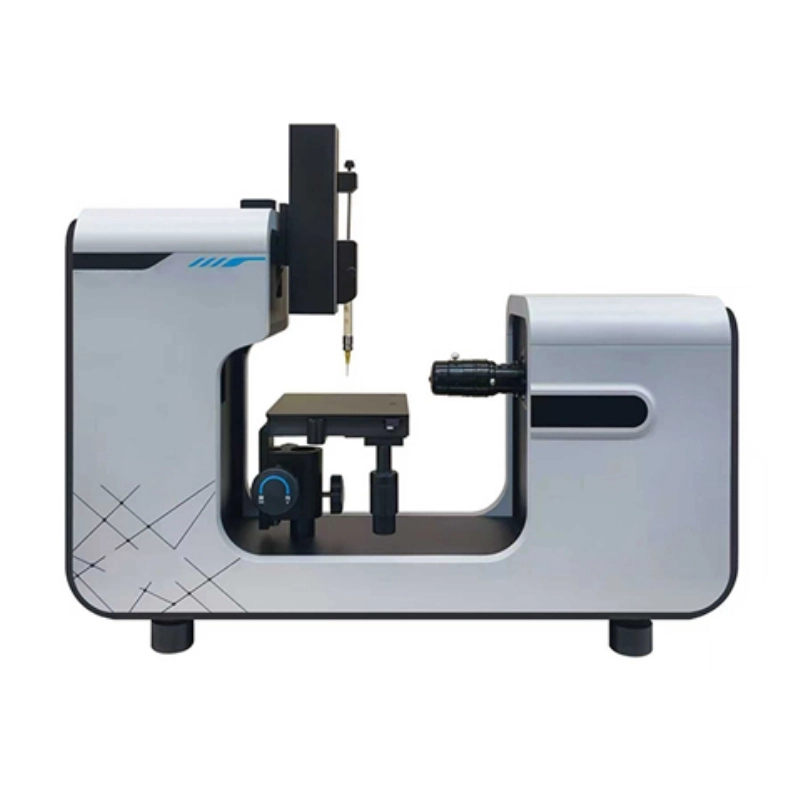

Ketika sistem plasma dikombinasikan dengan alat-alat seperti Penguji Sudut Kontak KeyLink, mereka menciptakan sistem lingkaran tertutup.
Artinya, permukaan tersebut terlebih dahulu diberi perlakuan plasma. Kemudian, daya basahnya diperiksa. Jika hasilnya kurang memuaskan, prosesnya disesuaikan.
Siklus umpan balik ini memastikan kondisi pemrosesan yang stabil. Hal ini membantu mengurangi variasi dan meningkatkan hasil produksi.
Perbandingan Perawatan Plasma dengan Metode Pembersihan Tradisional
Metode pembersihan tradisional seringkali bergantung pada bahan kimia atau pelarut. Metode ini dapat meninggalkan residu atau gagal menghilangkan lapisan kontaminasi yang sangat tipis. Plasma menawarkan alternatif yang kering dan presisi.
Perbedaan antara metode pembersihan ditunjukkan dalam perbandingan di bawah ini.
| Metode | Tingkat Kebersihan | Residu | Aktivasi Permukaan |
| Pembersihan Kimia | Sedang | Mungkin | Terbatas |
| Pembersihan Mekanis | Rendah | Tidak ada | Tidak ada |
| Perawatan Plasma | Tingkat nano | Tidak ada | Kuat |
Perawatan plasma untuk meningkatkan daya rekat memberikan pembersihan dan aktivasi dalam satu langkah.
Jenis-Jenis Sistem Plasma yang Digunakan dalam Pengemasan Semikonduktor
Sistem Plasma Atmosfer
Sistem ini beroperasi di ruang terbuka dan mudah diintegrasikan ke dalam jalur produksi. Sistem ini cocok untuk pemrosesan inline.
Sistem Plasma Vakum
Sistem vakum memberikan perlakuan seragam pada permukaan yang kompleks. Sistem ini ideal untuk aplikasi presisi seperti persiapan UBM.
Platform Plasma Otomatis
Sistem modern menggunakan kontrol PLC dan jalur gerakan yang dapat diprogram untuk mempertahankan kondisi perawatan yang konsisten. Fitur-fitur ini meningkatkan konsistensi dan kapasitas produksi.
Sistem plasma otomatis dapat mengolah material konduktif dan non-konduktif. meningkatkan daya rekat sebelum proses pengikatan.
Mengapa Teknologi Plasma Sangat Penting untuk Pengemasan Canggih?
Seiring dengan semakin kecilnya ukuran perangkat, presisi permukaan menjadi semakin penting. Perlakuan plasma mendukung penyolderan dengan jarak antar pin yang rapat dan desain kemasan canggih dengan meningkatkan kondisi permukaan. Selain itu, perlakuan plasma juga meningkatkan stabilitas proses dan hasil produksi. Permukaan yang stabil mengurangi variasi selama perakitan, yang menghasilkan lebih sedikit cacat dan hasil yang lebih konsisten.
Selain itu, plasma merupakan proses kering, sehingga mengurangi kebutuhan akan bahan kimia dan menurunkan jumlah limbah yang dihasilkan.
Kesimpulan
Perawatan plasma bukan lagi pilihan opsional dalam pengemasan semikonduktor. Hal ini berperan langsung dalam meningkatkan kemampuan pembasahan, kualitas pengikatan, dan keandalan bola solder. Dengan parameter proses yang terkontrol seperti daya, aliran gas, dan waktu paparan, produsen dapat mencapai aktivasi permukaan yang berulang.
Di KeyLink Technology, solusi perawatan permukaan dirancang untuk mendukung kebutuhan manufaktur yang sebenarnya. Mulai dari pembersihan tingkat nano hingga sistem otomatis, teknologi ini membantu meningkatkan daya rekat dan kinerja proses secara keseluruhan. Jika Anda ingin meningkatkan hasil pengikatan, jelajahi solusi kami. koleksi sistem perawatan permukaan plasma merupakan langkah praktis selanjutnya.
Pertanyaan yang Sering Diajukan
Apa itu perlakuan plasma dalam pengemasan semikonduktor?
Ini adalah proses pembersihan dan aktivasi permukaan menggunakan gas terionisasi. Proses ini meningkatkan kemampuan pembasahan dan daya rekat sebelum penyolderan.
Bagaimana plasma meningkatkan kemampuan pembasahan?
Proses ini menghilangkan kontaminasi dan meningkatkan energi permukaan. Hal ini memungkinkan timah solder menyebar lebih merata.
Mengapa sudut kontak penting?
Alat ini mengukur seberapa baik cairan menyebar di permukaan. Sudut yang lebih rendah menunjukkan pembasahan dan ikatan yang lebih baik.
