تحديات العملاء
يُستخدم البولي تترافلوروإيثيلين (PTFE) على نطاق واسع في الأجهزة الطبية والإلكترونيات والتطبيقات الصناعية الدقيقة نظرًا لمقاومته الكيميائية الاستثنائية ومعامل احتكاكه المنخفض. مع ذلك، فإن طاقته السطحية المنخفضة للغاية تجعله من أصعب البوليمرات طباعةً ولصقًا وتغطيةً. غالبًا ما تفشل طرق تحضير السطح التقليدية في إنتاج التصاق مستقر وعالي الجودة دون إتلاف المادة.

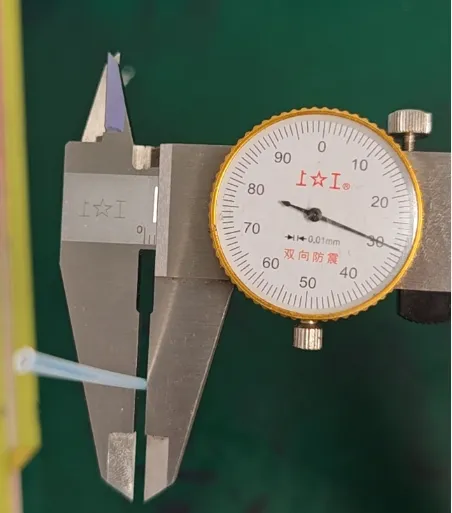

طلب أحد العملاء طباعة حبر موثوقة على أنابيب PTFE بقطر خارجي لا يتجاوز 2.3 مم. وكان من المطلوب أن تحقق الأجزاء المطبوعة زاوية تلامس مع الماء أقل من 80 درجة، مع اجتيازها بنجاح اختبار مقاومة الكحول الصارم الذي يستمر 400 دورة.
تطوير عمليات البلازما
ولتلبية هذه المتطلبات، تم تطوير التطبيق باستخدام نظام Keylink Vacuum Plasma System مع عملية معالجة بالبلازما على مرحلتين.
تضمنت المرحلة الأولى معالجة مسبقة لمدة 180 ثانية باستخدام خليط غازي من الأرجون 95% (Ar) والهيدروجين 5% (H₂).
وقد أزالت هذه البلازما بشكل فعال الملوثات العضوية ومخلفات المعالجة والطبقات الحدية الضعيفة من سطح مادة PTFE.
أدى إضافة الهيدروجين إلى تحسين كفاءة التنظيف من خلال المساعدة في تقليل أكاسيد السطح وتحسين إزالة الملوثات.
بعد مرحلة التنظيف، تم تنشيط الأنابيب باستخدام بلازما الأمونيا (NH₃) 100%.
تم تغيير وقت معالجة الأمونيا حتى مدة إجمالية للعملية تبلغ 840 ثانية لتقييم تأثير وقت المعالجة على تنشيط السطح.
تعمل بلازما NH₃ على إدخال مجموعات وظيفية تحتوي على النيتروجين على سطح PTFE مع زيادة طاقة سطح المادة في نفس الوقت.
يعمل هذا التعديل الكيميائي على تحسين قابلية التبلل بشكل كبير ويخلق مواقع نشطة لالتصاق الحبر بشكل دائم.
أسفرت العملية المُحسّنة عن نتائج علاجية ممتازة وقابلة للتكرار بدرجة عالية.
أداء تنشيط السطح
أظهرت مادة PTFE غير المعالجة زاوية تلامس مع الماء تبلغ ≥104 درجة، مما يؤكد خصائص سطحها الكارهة للماء للغاية.
بعد 300 ثانية فقط من معالجة بلازما NH₃، انخفضت زاوية التلامس بشكل كبير إلى ≤7.0 درجة.
يمثل هذا الانخفاض زيادة في طاقة السطح تكفي لترطيب ممتاز بواسطة أحبار الطباعة.
يوضح مخطط العملية المرفق العلاقة بين وقت معالجة الأمونيا وزاوية التلامس.
مع ازدياد وقت المعالجة، انخفضت زاوية التلامس تدريجياً حتى تم تحقيق أقصى قدر من تنشيط السطح.
أظهر سطح مادة PTFE المعالجة قابلية ممتازة لترطيب الحبر وخصائص سطحية موحدة.
استقرار التخزين
بعد معالجة البلازما، تم تخزين العينات المنشطة في ظل ظروف المختبر العادية لتقييم تقادم السطح.
مباشرة بعد العلاج، تم قياس زاوية التلامس بحوالي 7.0 درجة.
بعد دقيقة واحدة من التخزين، حافظ السطح على أعلى مستوى من التنشيط.
كما هو متوقع بالنسبة لمواد الفلوروبوليمر، حدث استعادة جزئية للخاصية الكارهة للماء تدريجياً أثناء التخزين. بعد 48 ساعة، زادت زاوية التلامس إلى حوالي 41.46 درجة.
وعلى الرغم من هذه الزيادة، ظلت زاوية التلامس أقل بكثير من مواصفات العميل التي تقل عن 80 درجة.
وقد أكد هذا أن السطح المنشط احتفظ بطاقة سطحية كافية لعمليات الطباعة اللاحقة.
عند تخزينها في ظروف نظيفة ومضبوطة الحرارة، يمكن إبطاء عملية التلف بشكل كبير.
في ظل ظروف التخزين المثلى هذه، يمكن تمديد فترة المعالجة لعدة أيام إضافية دون المساس بأداء الالتصاق.
يوفر هذا للمصنعين مرونة أكبر بين معالجة البلازما وعمليات الإنتاج اللاحقة.
نتائج العملاء
لقد لبت أنابيب PTFE المعالجة بالبلازما متطلبات الطباعة الخاصة بالعميل بشكل كامل.
حققت جميع المكونات المعالجة زاوية تلامس أقل بكثير من الحد الأدنى المطلوب البالغ 80 درجة.
اجتازت العينات المطبوعة بنجاح اختبار مقاومة الكحول المحدد بـ 400 دورة، مما يدل على التصاق ممتاز للحبر ومتانة طويلة الأمد.
كما وفرت هذه العملية جودة معالجة متسقة للغاية على كامل سطح الأنبوب.
باختصار:
نجح نظام Keylink Vacuum Plasma في الجمع بين التنظيف الفعال بالبلازما والتنشيط الكيميائي المتقدم للأسطح في عملية واحدة مُحسَّنة.
أدت المعالجة المسبقة باستخدام Ar/H₂ إلى إزالة التلوث السطحي بشكل فعال، بينما أنشأت بلازما NH₃ 100% سطح PTFE عالي النشاط وعالي الطاقة.
أدت وصفة البلازما المحسّنة إلى تقليل زاوية تلامس الماء من ≥104 درجة إلى ≤7.0 درجة بعد 300 ثانية فقط من المعالجة بـ NH₃.
حتى بعد 48 ساعة من التخزين، ظلت زاوية التلامس عند 41.46 درجة فقط، مما يلبي مواصفات عملية العميل بشكل مريح.
توضح دراسة الحالة هذه أن أنظمة Keylink Vacuum Plasma توفر حلاً موثوقًا وقابلاً للتكرار لتنشيط مكونات PTFE، وتحسين التصاق الحبر، وتوسيع مرونة الإنتاج، وتقديم أداء سطحي طويل الأمد للتطبيقات الصناعية الصعبة.
